Graphes d'authentification
Sur cette page
Les graphes d’authentification sont l’architecture d’authentification moderne de TOSIAM, implémentée dans le module tosiam-graph. Ils remplacent les chaînes de modules statiques par un modèle flexible de nœuds connectés, permettant de concevoir visuellement des parcours d’authentification complexes.
Concept#
Un graphe est un graphe orienté où chaque nœud (GraphNode) reçoit un contexte mutable (GraphContext) et retourne un résultat qui détermine la transition suivante :
| Résultat | Signification |
|---|---|
REQUEST_INPUT | Afficher des callbacks à l’utilisateur (formulaire) |
GO_TO | Transitionner vers un autre nœud selon un outcome |
SUCCESS | Authentification réussie (nœud terminal) |
FAILURE | Authentification échouée (nœud terminal) |
SUB_GRAPH_EXIT | Sortir d’un sous-graphe par une sortie nommée |
Le moteur (GraphEngine) enchaîne au plus 100 transitions entre deux saisies de l’utilisateur, puis force un échec ; un sous-graphe a sa propre limite de 100.
Contexte partagé#
Tous les nœuds d’un graphe partagent un GraphContext contenant :
sharedState: état mutable (nom d’utilisateur, score de risque, flags…)submittedCallbacks: données saisies par l’utilisateurrequestHeaders: en-têtes HTTP de la requête (RFC 7230)
Créer et gérer des graphes#
Via le Graph Designer (interface admin)#

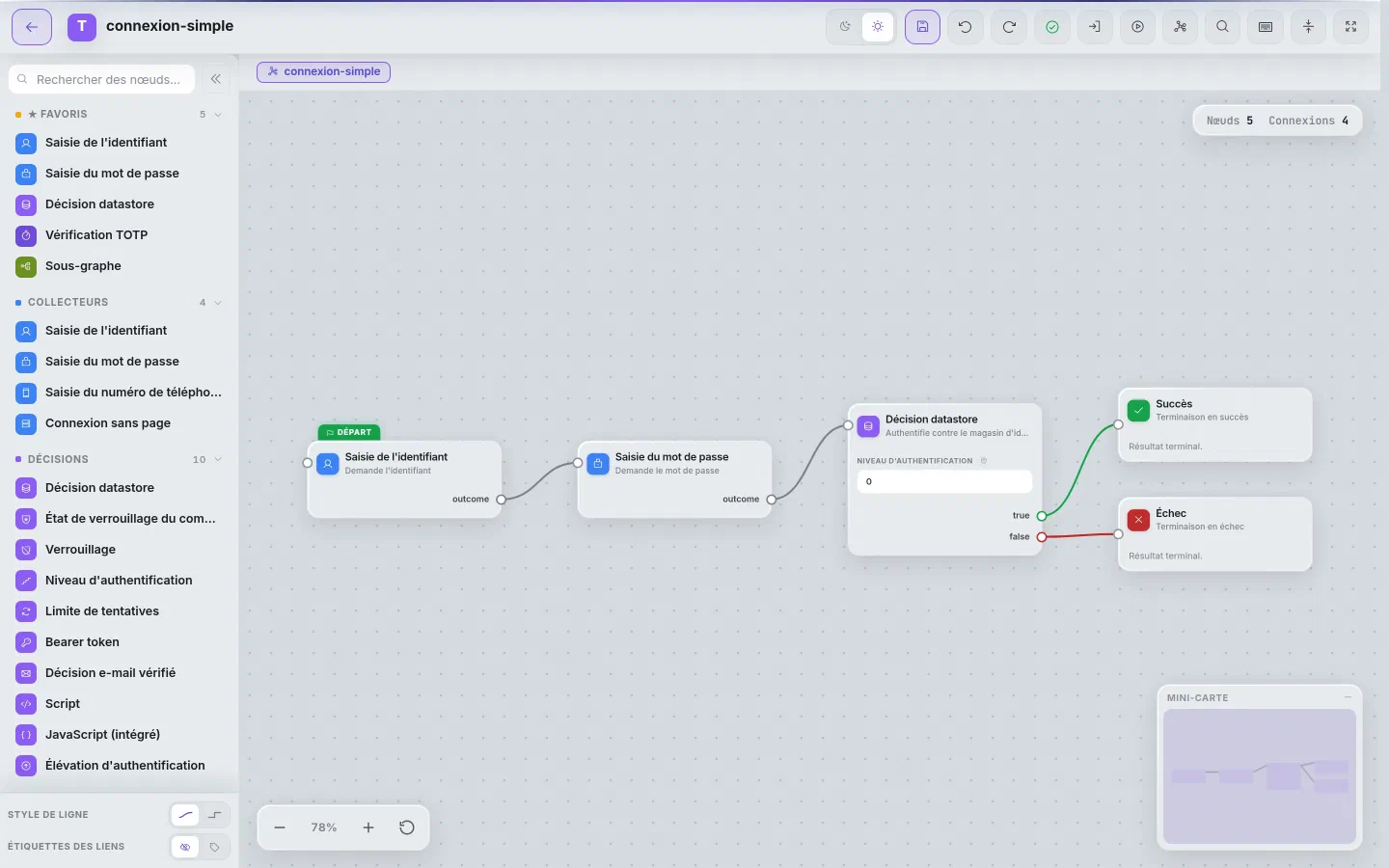

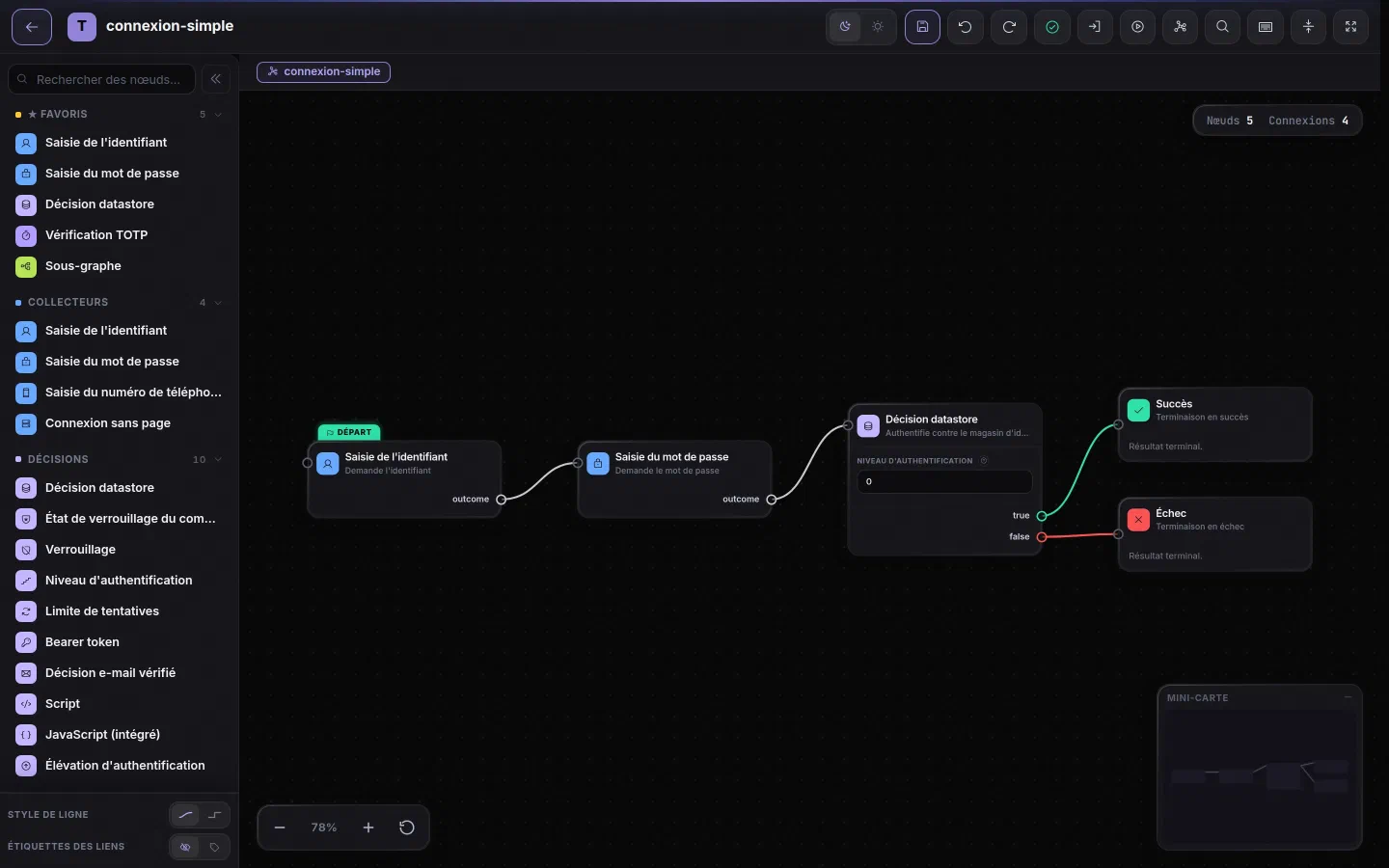

L’éditeur visuel est accessible dans la console d’administration TOSIAM, menu Graphes d’authentification (/tosiam/console/fr-FR/#/authgraphs). La liste permet de créer, dupliquer, importer et exporter des graphes ; un clic sur un graphe ouvre l’éditeur :
1
2
3
- Palette : les nœuds, rangés par catégorie (favoris, collecteurs, décisions…) et filtrables par recherche, se glissent-déposent sur le canevas.
- Canevas : le premier nœud porte l’étiquette Départ ; chaque outcome (
outcome,true,false…) se relie par un fil à l’entrée du nœud suivant. Les paramètres d’un nœud se modifient directement sur sa carte. - Actions : validation en temps réel (nœuds orphelins, outcomes non connectés), exposition du graphe comme parcours de connexion, et test du flux depuis l’éditeur (aperçu, sans ouvrir de session).
L’éditeur propose aussi l’annulation et le rétablissement, la mise en page automatique, la navigation dans les sous-graphes (fil d’Ariane sous la barre d’outils) et une mini-carte.
Tester un graphe

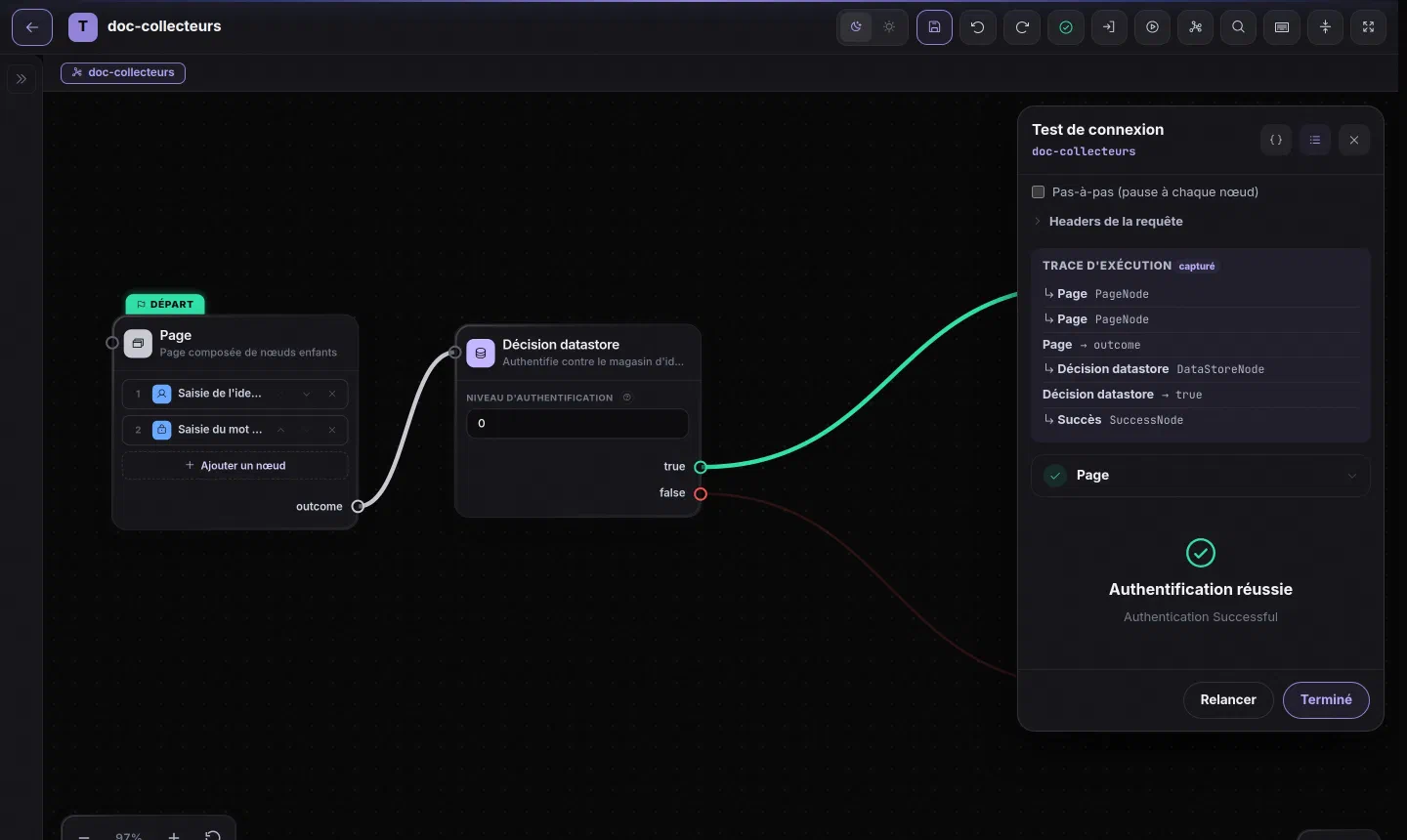

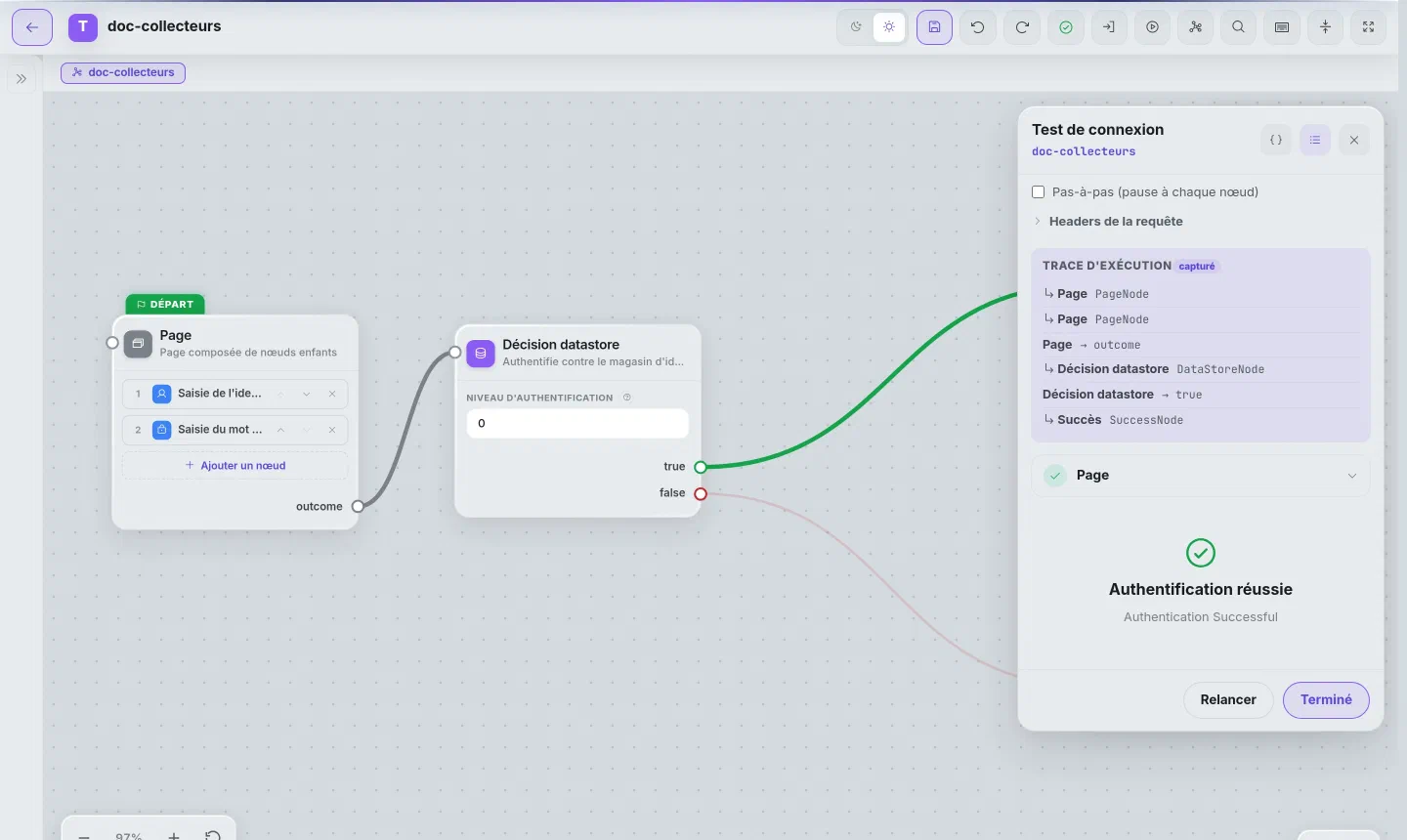

Le bouton Exécuter ce graphe comme connexion lance le graphe dans un panneau de test, sans ouvrir de session : les écrans de saisie s’y affichent, puis la trace d’exécution détaille chaque nœud traversé et son outcome. Le panneau permet aussi d’envoyer des en-têtes de requête, utile pour les nœuds qui en lisent un (collecte de certificat, connexion sans page), et d’avancer pas à pas.
1
2
Via l’API REST#
GET /tosiam/api/realms/{realm}/authgraphs → lister les graphes
POST /tosiam/api/realms/{realm}/authgraphs → créer (nom dans le champ _id)
GET /tosiam/api/realms/{realm}/authgraphs/{name} → lire un graphe
PUT /tosiam/api/realms/{realm}/authgraphs/{name} → remplacer (ou créer)
DELETE /tosiam/api/realms/{realm}/authgraphs/{name} → supprimerLe royaume racine s’écrit root, un sous-royaume par son chemin, ses royaumes séparés par : : clients:mobile pour /clients/mobile (à partir de la 3.38.0 ; une barre oblique, même encodée, ne convient pas). Les sous-graphes ont les mêmes opérations sous /subgraphs. La session passe en cookie et les écritures demandent un jeton anti-CSRF : voir Import, export et format JSON pour un exemple complet.
Via ssoadm#
ssoadm create-auth-graph --realm / --name monGraphe --datafile graphe.json
ssoadm list-auth-graphs --realm /
ssoadm show-auth-graph --realm / --name monGraphe
ssoadm update-auth-graph --realm / --name monGraphe --datafile graphe.json
ssoadm delete-auth-graph --realm / --name monGrapheImport et export#
La liste des graphes de la console exporte une sélection de graphes, avec leurs sous-graphes, dans un fichier JSON, et importe un tel fichier dans n’importe quel royaume. Voir Import, export et format JSON.
Exposer un graphe comme point d’entrée#
Un graphe s’exécute à la connexion par une instance du module graph-module (type AuthGraph) qui pointe vers lui. C’est ce que crée le bouton « Exposer ce graphe comme parcours de connexion » de l’éditeur, sous le nom du graphe :
POST /tosiam/json/{royaume}/realm-config/authentication/modules/graph-module?_action=create
{ "_id": "monGraphe", "graphId": "monGraphe", "authenticationLevel": 0 }ssoadm create-auth-instance --realm ref --name monGraphe --authtype AuthGraph
ssoadm update-auth-instance --realm ref --name monGraphe --attributevalues tosiam-auth-graph-id=monGrapheL’instance se choisit ensuite directement, avec authIndexType=module :
XUI : /tosiam/XUI/?realm=/ref&authIndexType=module&authIndexValue=monGraphe#login
Nouvelle interface : /tosiam/auth/?realm=ref&module=monGraphe
API REST : POST /tosiam/json/ref/authenticate?authIndexType=module&authIndexValue=monGraphePour passer par authIndexType=service (paramètre service=), il faut en plus une configuration d’authentification (chaîne) qui contient l’instance : service résout toujours une configuration, jamais une instance isolée (config-not-exists sinon).
ssoadm create-auth-cfg --realm ref --name monGraphe
ssoadm update-auth-cfg-entr --realm ref --name monGraphe --entries "monGraphe|REQUISITE"Les tutoriels Construire un graphe dans l’éditeur et Écrire un nœud d’authentification en Java exposent leur graphe par une instance seule.
Catalogue des nœuds natifs#
TOSIAM fournit 60 nœuds natifs (module tosiam-graph, sauf mention contraire), organisés en familles. Chaque famille a sa propre page, avec le détail des propriétés de configuration et des outcomes réels de chaque nœud (souvent plus riches qu’un simple true/false : enrolled/notEnrolled, allowed/blocked/suspicious, low/medium/high…) :
| Famille | Nœuds |
|---|---|
| Collecteurs | Username, Password, Phone |
| Décisions | DataStore, AccountLockStatus, Lockout, AuthLevel, RetryLimit, BearerToken, StepUpAuth, Script |
| MFA TOTP | TotpVerifier, TotpSecretGenerator, TotpEnrollCommit, TotpQrCodeDisplay, TotpRecoveryCodesDisplay, RecoveryCodeVerify, MfaEnrollmentCheck, MfaChoice, MfaPolicyDecision |
| OTP SMS / Email | SmsOtpSend, SmsOtpVerify, EmailOtpSend, EmailOtpVerify |
| Magic Link | MagicLinkSend, MagicLinkVerify |
| Passkeys / WebAuthn | PasskeyEnrollmentCheck, PasskeyRegistration, PasskeyAuthentication |
| CAPTCHA / Anti-bot | RecaptchaV2, RecaptchaV2Invisible, RecaptchaV3, Turnstile, HCaptcha |
| Risque adaptatif | DeviceFingerprint, GeoLocationDecision, ImpossibleTravel, RiskScore |
| Certificat / PKI | CertificateCollector, CertificateValidation |
| SAML 2.0 | SamlRedirect, SamlCallback |
| Social Login / OIDC | SelectSocialProvider, OidcRedirect, OidcCallback, OAuth2Callback, FetchUserInfo, NormalizeProfile, EmailVerifiedDecision, AutoProvisionUser, SocialAccountLinking |
| SSO Persistant | PersistentSso, SetPersistentSso |
| Lifecycle utilisateur | Consent, TermsAndConditions, PasswordChange, PasswordExpiration, PasswordHistory, ProfileCompleteness |
| Session & Utilitaires | SetSessionProperties, Page, SubGraph, SubGraphExit, Success, Failure |
Un exemple concret de graphe (boucle de nouvelle tentative avec RetryLimitNode) est disponible sur la page Nœuds : décisions.
Sous-graphes#
Les sous-graphes permettent de factoriser des séquences réutilisables (ex: un bloc “vérification MFA” partagé entre plusieurs graphes principaux).
ssoadm create-sub-graph --realm / --name verif-mfa --datafile verif-mfa.json
ssoadm list-sub-graphs --realm /Un SubGraphNode inclut un sous-graphe en y accédant par son nom. Ses SubGraphExitNode définissent les sorties nommées disponibles pour le graphe parent. Un sous-graphe peut déclarer des paramètres, utilisés sous la forme ${nom} dans ses réglages : voir Sous-graphes paramétrés.
Format JSON d’un graphe#
{
"startNodeId": "node-1",
"steps": {
"node-1": {
"type": "UsernameCollectorNode",
"config": {},
"outcomes": { "outcome": "node-2" }
},
"node-2": {
"type": "PasswordCollectorNode",
"config": {},
"outcomes": { "outcome": "node-3" }
},
"node-3": {
"type": "DataStoreNode",
"config": {},
"outcomes": {
"true": "success",
"false": "failure"
}
},
"success": { "type": "SuccessNode", "config": {}, "outcomes": {} },
"failure": { "type": "FailureNode", "config": {}, "outcomes": {} }
}
}Un graphe compte au plus 50 étapes. Le détail des champs (position dans l’éditeur, pages multi-nœuds, paramètres de sous-graphe) est sur la page Import, export et format JSON.
Validation#
Le Graph Designer vérifie automatiquement :
| Code | Niveau | Condition |
|---|---|---|
no-start | Erreur | Aucun nœud de départ défini |
broken-edge | Erreur | Outcome vers un nœud inexistant |
dangling-subgraph | Erreur | Référence à un sous-graphe inexistant |
dead-end | Avertissement | Outcome non connecté |
unreachable | Avertissement | Nœud non atteignable depuis le départ |
empty-composite | Erreur | Page (PageNode) sans nœud enfant |
no-identity | Avertissement | Un chemin mène au succès sans qu’aucun nœud n’identifie l’utilisateur |
Une décision scriptée qui ne déclare aucun résultat est aussi une erreur. Ces contrôles sont faits par l’éditeur ; le serveur, lui, refuse seulement un graphe mal formé (départ ou étape inexistants, étape sans type, plus de 50 étapes).
Extension par SPI#
Un nœud personnalisé est une classe Java qui implémente GraphNode et porte l’annotation @NodeMetadata : son type, l’interface de ses réglages (méthodes annotées @Attribute) et la liste de ses sorties.
@NodeMetadata(type = "MyCustomNode", configClass = MyCustomNode.Config.class, outcomeProvider = MyCustomNode.Outcomes.class)
public class MyCustomNode implements GraphNode {
public interface Config {
@Attribute(order = 100, label = "Threshold")
default int seuil() { return 3; }
}
public static final class Outcomes implements OutcomeProvider {
public List<String> getOutcomes() { return List.of("true", "false"); }
}
private final Config config;
public MyCustomNode(Config config) { this.config = config; }
@Override
public NodeResult process(GraphContext context) {
return NodeResult.goTo(config.seuil() > 0 ? "true" : "false");
}
}TOSIAM découvre les nœuds au démarrage par un module Guice : une classe annotée @org.forgerock.guice.core.GuiceModule, qui étend com.google.inject.AbstractModule et ajoute la classe du nœud à l’ensemble Multibinder<Class<? extends GraphNode>>, listée dans le fichier META-INF/services/com.google.inject.AbstractModule du jar. Le jar se copie dans WEB-INF/lib, TOSIAM arrêté, puis TOSIAM redémarre. Le type apparaît alors dans GET /tosiam/api/authgraph-node-types.
Les services injectables (@jakarta.inject.Inject) incluent : EmailSenderService, SmsSenderService, PasskeyService, GeoLocationService, DeviceFingerprintStore, UserProvisioningService, RecaptchaVerificationService.
Exemple complet, tests et déploiement compris : Écrire un nœud d’authentification en Java. La palette de l’éditeur ne propose que les nœuds livrés avec TOSIAM : un graphe qui utilise un nœud personnalisé se crée par l’API, par ssoadm ou par import.
